同时具有微光和热成像
2/3/4倍图像实时电子变倍
非制冷焦平面阵列探测器
1产品概述
1.1工作原理

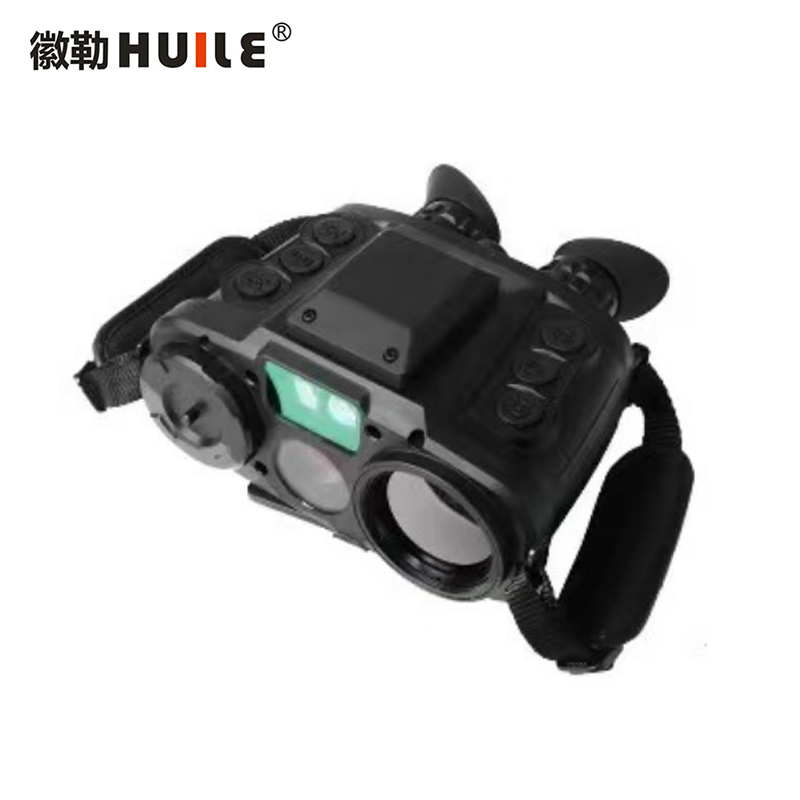

多功能融合夜视仪是把红外热成像和微光传感器的图像经过算法处理，将两者的图像按一定比例融合，重点突出热目标。使用者通过观察融合后的图像，既能看清热目标，又能看清环境背景轮廓，能快速、准确、清晰地获取观察目标。
1.2 产品用途
本产品适用于公安、武警、军队等特勤部队，实现对特定区域或目标进行全天候的有效观察，快速发现、甄别和跟踪关注目标；也适用于消防、电力及石油等行业，实现对特定区域或设备的昼夜监测。
1.3 产品优点
Ø 同时具有微光和热成像的优点，有多种观测模式可供选择，可以更好满足不同场景和不同人员的观测需要。
Ø 观察的信息更加丰富，细节更完美，场景更易于理解，有效探测识别距离更远；
Ø 观察的目标更加明显，利于在隐蔽伪装背景下，更快更准确的探测目标；
Ø 观察图像更自然，更符合人眼习惯，可明显改善人眼的目标识别性能，减少疲劳感。
Ø 满足全天候作战需要，可以在黑夜、完全无光封闭环境以及恶劣气象条件下观察使用；
Ø 体积小、重量轻，使用舒适、方便；
Ø 持续工作时间长；
Ø 环境适应性好，满足GJB150相关要求。
2功能指标
2.1红外功能
Ø 自动快门校正；
Ø 白热/黑热、伪彩显示图像；
Ø 2/3/4倍图像实时电子变倍；
Ø 支持手动按键控制；
Ø 十字光标显示；
Ø 支持菜单显示；
Ø 支持电动调焦；
Ø 红外视频录制/回放；
Ø 通过 GPS 和激光测距机可计算目标坐标定位。
2.2可见光
Ø 低照度成像；
Ø 自动对焦；
Ø 自动对比度、亮度；
Ø 可见光视频录制/回放。
2.3定位功能
内置 GPS、激光测距、电子罗盘，实时显示经度、纬度信息以及方位信息。
|
项 目 |
主 要 性 能 指 标 |
备 注 |
||||
|
红外作用距离（昼夜相同） |
|
人（1.8m×0.5m） |
车辆（2.3m×2.3m） |
1、能见度不小于10km，湿度不大于60％，目标和背景温差不小于2K； 2、探测、识别和辨认距离依据约翰逊准则。 |
||
|
探测距离 |
1470 |
4510 |
||||
|
识别距离 |
368 |
1128 |
||||
|
辨认距离 |
184 |
564 |
||||
|
红外镜头 |
焦距 |
50mm镜头 |
|
|||
|
视场角度 |
12.4°×7°/7.4°×5.6° |
|
||||
|
红外探测器 |
探测器类型 |
非制冷焦平面阵列探测器 |
|
|||
|
640x512 |
|
|||||
|
光谱范围 |
8 - 14 µm |
|
||||
|
噪声等效温差 |
≤35mK |
@F1.0,300K |
||||
|
帧频 |
50Hz |
|
||||
|
信噪比 |
56DB |
|
||||
|
非均匀性校正 |
自动/手动校正 |
|
||||
|
图像处理 |
数字图像细节增强（DDE） |
|
||||
|
数字变倍 |
1~4倍 |
|
||||
|
微光作用距离 |
|
照度10-1 lx |
照度10-2 lx |
照度10-3 lx |
1、能见度不小于10km； 2、探测、识别和辨认距离依据约翰逊准则。 |
|
|
对人探测距离 |
1470m |
1200m |
980m |
|||
|
对人识别距离 |
368m |
300m |
254m |
|||
|
对人辨认距离 |
184m |
160m |
130m |
|||
|
微光镜头 |
焦距 |
35mm |
|
|||
|
视场角度 |
12.4°×7° |
|
||||
|
探测器类型 |
低照度彩色CMOS探测器 |
|
||||
|
微光探测器 |
探测器尺寸 |
6um |
|
|||
|
有效像素数 |
1280x720 |
|
||||
|
动态范围 |
76DB |
|
||||
|
帧频 |
50Hz |
|
||||
|
信噪比 |
照度10-1 lx |
照度10-2 lx |
照度10-3 lx |
|
||
|
60db |
55db |
45db |
|
|||
|
激光测距 |
激光类型 |
半导体激光器 |
|
|||
|
探测范围 |
20m—3km或5km可选（2.3m×2.3m 车辆） |
|
||||
|
测距精度 |
±3m |
|
||||
|
测准率 |
≥98% |
|
||||
|
工作频率 |
5次/分钟（紧急条件下10次/分） |
|
||||
|
特性 |
连续工作时间 |
5小时 |
|
|
整机重量 |
1.51kg |
|
|
|
整机尺寸 |
182.5mmX180.2mmX82.8mm（长x宽x高）包含眼罩 |
|
|
|
接口 |
电源接口 |
DC12V |
|
|
视频输出 |
PAL |
|
|
|
数据接口 |
USB2.0 |
|
|
|
控制接口 |
RS232 |
|
|
|
环境指标 |
工作温度 |
-40℃～+55℃ |
|
|
存储温度 |
-50℃～+60℃ |
|
|
|
湿度 |
≦90％ |
|
|
|
防护等级 |
IP67 |
|
第二章 维护保养
1，为使多功能融合夜视仪处于良好的工作环境，保持良好的工作状态，请遵循以下各项要求：
² 使用时最好使多功能融合夜视仪保持平稳。
² 理想的使用环境温度为－20℃～＋50℃。
² 注意对多功能融合夜视仪与外部连接的各种配件、电缆的保护。
² 请勿用化学溶剂、稀释剂等擦洗外壳，可以用干净、柔软、干燥的绒布擦拭外壳。
² 多功能融合夜视仪保护镜片窗口上涂了一层防止反射的增透膜，仅在明显弄脏时才需清洁，经常擦洗保护镜片窗口可能导致保护玻璃窗口涂层的磨损。请避免手指触摸保护镜片窗口表面，指纹所遗留下的皮肤上的酸性物质会损伤涂层和保护镜片窗口表面。仅能用专用镜片布清洁镜片。
